Põhjamere avamere naftaplatvormil töötab kõrgsurvegaasijuhe 350 baari ja 120 °C juures. Toru sektsioone ühendavad äärikud on tihendatudRõngasliigendi tihendidvalmistatud roostevabast terasest SS316L. Need tihendid peavad vastu pidama mitte ainult protsessivedeliku äärmuslikule rõhule ja temperatuurile, vaid ka soolapihu, niiskuse ja mere pideva liikumise järeleandmatule rünnakule. Tihendi rike pole siin väike ebamugavus; see on katastroofiline sündmus, mis võib põhjustada tulekahju, plahvatuse, keskkonnakatastroofi ja inimohvreid. Tihendi materjali valik on seetõttu üks kriitilisemaid otsuseid avamereehituses. SS316L on kujunenud neis keskkondades eelistatud materjaliks rõngasliigendi tihendite jaoks, kuna see pakub ainulaadset kombinatsiooni korrosioonikindlusest, mehaanilisest tugevusest ja termilisest stabiilsusest, mida ükski teine materjal ei suuda võrreldavate kuludega võrrelda.
Rõngasliigendi tihendid on metallist tihendid, mida kasutatakse kõrgsurve ja kõrge temperatuuriga rakendustes. Need on konstrueeritud nii, et need sobiksid ääriku esiküljel asuvasse spetsiaalselt töödeldud soonde, luues äärikute poltidega kokku keerates metall-metalli tihendi. Tihendustegevus sõltub tihendi materjali deformeerumisest soonde, mis loob tiheda ja lekkekindla vuugi. Tihendi materjal määrab selle vastupidavuse korrodeerivatele ja mehaanilistele koormustele. SS316L, standardse 316 roostevaba terase madala süsinikusisaldusega versioon, sobib eriti hästi mere- ja avamerekeskkonda, kuna on suurepärase vastupidavusega kloriidi- ja pragukorrosioonile. KellNingbo Kaxite Sealing Materials Co., Ltd., meie tehas on tootnud SS316L-st ja muudest suure jõudlusega sulamitest rõngasliigendi tihendeid üle 15 aasta ning oleme viimistlenud oma materjalivalikut ja tootmisprotsesse, et need vastaksid avameretööstuse kõige nõudlikumatele nõuetele.
Merekeskkond on üks söövitavamaid looduslikult esinevaid keskkondi maakeral. Merevesi sisaldab ligikaudu 3,5% lahustunud sooli, peamiselt naatriumkloriidi, ning väiksemates kogustes magneesiumi-, kaltsiumi- ja kaaliumisooli. Need soolad muudavad merevee suurepäraseks elektrolüüdiks, mis kiirendab elektrokeemilisi korrosiooniprotsesse. Metallkomponentide puhul tekitab kloriidioonide, lahustunud hapniku ja niiskuse kombinatsioon halastamatu rünnaku, mis võib aja jooksul põhjustada isegi kvaliteetsete materjalide lagunemist. Avamererakenduste puhul on väljakutsed veelgi suuremad. Atmosfäär on küllastunud soolapihust, temperatuurid kõiguvad troopilise kuumuse ja arktilise külma vahel ning mehaanilised pinged on intensiivsed. Allolev tabel võtab kokku peamised korrosiooniprobleemid mere- ja avamerekeskkonnas.
| Korrosiooni väljakutse | Kirjeldus | Mõju tihenditele |
| Kloriidi süvendite tegemine | Kloriidioonide lokaalne rünnak | Nõelaugud ja pinna lagunemine |
| Pragude korrosioon | Rünnak seisvates piirkondades | Tihenduspindade lagunemine |
| Galvaaniline korrosioon | Kokkupuutuvad erinevad metallid | Vähem väärismetallide kiirendatud korrosioon |
| Stress-korrosioonipragunemine | Korrosioon tõmbepinge all | Äkiline pragunemine ja ebaõnnestumine |
| Erosioon Korrosioon | Suure kiirusega vedeliku vool | Kaitseoksiidi mehaaniline eemaldamine |
Rõngasühenduste tihendite korrosiooni tagajärjed on tõsised. Korrodeerunud tihend võib kaotada oma tihendusjõu ja põhjustada lekkeid. Pragunenud tihend võib katastroofiliselt ebaõnnestuda. Avamere nafta- või gaasiplatvormil võib tihendi leke vabastada tuleohtlikke süsivesinikke, tekitades tulekahju- või plahvatusohu. Meretorustikus võib leke põhjustada keskkonna saastumist. Magestamistehases võib leke kahjustada vee kvaliteeti. Korrosioonikindla materjali, nagu SS316L, valik ei ole seega pelgalt kvaliteedieelistus; see on ohutuse nõue. Meie tehasel Kaxite'is on laialdased kogemused rõngasliigendi tihendite tarnimisel mere- ja avamererakendustele ning me mõistame materjalide valiku kriitilist tähtsust nendes keskkondades.
Mere- ja avamerekeskkonnas kasutatavate rõngastihendite materjali valimisel peavad insenerid valima paljude valikute hulgast, sealhulgas süsinikteras, roostevaba teras, dupleksroostevaba teras ja eksootilised sulamid, nagu Inconel ja Monel. Igal materjalil on oma korrosioonikindluse, mehaanilise tugevuse ja maksumuse kombinatsioon. SS316L on sageli eelistatud valik, kuna see pakub paljude mererakenduste jaoks parimat jõudluse ja kulude tasakaalu. Põhjuse mõistmiseks on kasulik võrrelda SS316L-i teiste levinud materjalidega. Allolevas tabelis on toodud nende materjalide põhiomaduste võrdlus.
| Materjal | Korrosioonikindlus merevees | Mehaaniline tugevus | Maksumus | Tüüpiline rakendus |
| Süsinikteras | Kehv (vajab katmist) | Kõrge | Madal | Mittekriitilised, kuivad rakendused |
| SS304 | Mõõdukas (kloriidides on auk) | Kõrge | Madal | Üldotstarbeline, kerge keskkond |
| SS316L | Suurepärane (takistab kloriidi kahjustusi) | Kõrge | Keskmine | Mere-, avamere-, keemiline töötlemine |
| Dupleks SS | Suurepärane | Väga kõrge | Kõrge | Kõrgsurve ja kõrge temperatuuriga meresõiduk |
| Inconel 625 | Suurepärane | Väga kõrge | Väga kõrge | Ekstreemsed keskkonnad, hapugaas |
| Monel 400 | Suurepärane | Kõrge | Kõrge | Merevee torustik, soojusvahetid |
SS316L peamine eelis SS304 ees on selle molübdeenisisaldus. SS316L sisaldab 2-3% molübdeeni, mis parandab oluliselt selle vastupidavust punkt- ja pragukorrosioonile kloriidi sisaldavates keskkondades. SS304, mis ei sisalda molübdeeni, on tundlik merevees, eriti seisvates piirkondades, kus kloriidid võivad koonduda. Roostevaba dupleksteras pakub veelgi suuremat tugevust ja korrosioonikindlust, kuid see on kallim ja raskemini töödeldav. Inconel ja Monel pakuvad kõrgeimat korrosioonikindlust, kuid nende maksumus võib paljude rakenduste jaoks olla liiga kõrge. SS316L pakub parimat kombinatsiooni korrosioonikindlusest, mehaanilisest tugevusest ja kuludest enamiku mere- ja avamere rõngasvuugi tihendite rakenduste jaoks.
"L" tähistab SS316L-s "madala süsinikusisaldusega". Standardse SS316 maksimaalne süsinikusisaldus on 0,08%, samas kui SS316L maksimaalne süsinikusisaldus on 0,03%. See erinevus võib tunduda väike, kuid sellel on oluline mõju materjali jõudlusele keevitamisel ja kõrge temperatuuriga rakendustes. Kui austeniitset roostevaba terast, nagu SS316, kuumutatakse temperatuurini 425–815 °C, tekivad tera piiridel kroomkarbiidi sademed. Seda protsessi nimetatakse sensibiliseerimiseks. Kroomikarbiidide moodustumine kahandab kroomi ümbritsevaid alasid, vähendades nende korrosioonikindlust. Merekeskkonnas on sensibiliseeritud alad väga vastuvõtlikud teradevahelisele korrosioonile. Süsinikusisaldust vähendades minimeerib SS316L kroomkarbiidide moodustumist, muutes selle vastupidavaks sensibiliseerimisele ja teradevahelisele korrosioonile.
SS316L madal süsinikusisaldus parandab ka selle keevitatavust. Kui SS316 on keevitatud, võib kuumusest mõjutatud tsoon muutuda tundlikuks, kui süsinikusisaldus on liiga kõrge. SS316L saab enamikus rakendustes keevitada ilma keevitusjärgse kuumtöötluseta, kuna madal süsinikusisaldus hoiab ära sensibiliseerimise. See on eriti oluline rõngasliigendi tihendite puhul, mida võib valmistada keevitamise või töötlemise teel. Allolev tabel võtab kokku SS316L peamised keemilised ja mehaanilised omadused.
| Kinnisvara | Spetsifikatsioon |
| Süsinik (C) max | 0,03% |
| Kroom (Cr) | 16-18% |
| Nikkel (Ni) | 10-14% |
| Molübdeen (Mo) | 2-3% |
| Mangaan (Mn) max | 2,0% |
| Räni (Si) max | 0,75% |
| Fosfor (P) max | 0,045% |
| Väävel (S) max | 0,030% |
| Tõmbetugevus | 485-690 MPa |
| Tootlikkuse tugevus (0,2% nihe) | 170-310 MPa |
| Pikendamine | 40% min |
| Kõvadus (Rockwell B) | 95 max |
Meie tehas Ningbo Kaxite Sealing Materials Co., Ltd. kasutab ainult usaldusväärsete tarnijate sertifitseeritud SS316L materjali. Kontrollime iga vastuvõetud materjalipartii keemilist koostist ja mehaanilisi omadusi. Teostame ka oma valmistihendite teradevahelist korrosioonikatset, et tagada nende vastavus ASTM A262 Practice E nõuetele. See range kvaliteedikontroll tagab, et meie rõngasliigendi tihendid tagavad usaldusväärse jõudluse ka kõige nõudlikumates mere- ja avamerekeskkondades.
Rõngasliigendi tihendi jõudlus ei sõltu mitte ainult materjalist, vaid ka selle geomeetriast. Tihend on konstrueeritud nii, et see sobiks ääriku esiküljel olevasse soonde. Kui äärikud on poltidega kokku keeratud, surutakse tihend kokku ja selle materjal deformeerub, et täita soon ja luua tihend. Tihendi ja soone kuju määrab tihendusmehhanismi. Seal on mitu standardset rõngasliigendi tihendi profiili, millest igaühel on oma omadused. Kõige tavalisemad on R-, RX- ja BX-tüübid. R-tüüp on ovaalne või kaheksanurkne rõngas, mida kasutatakse tavalistes rakendustes. RX-tüüp on modifitseeritud ovaalne rõngas, mida kasutatakse kõrgema rõhuga rakendustes. BX-tüüp on kuusnurkne rõngas, mida kasutatakse kõrgsurve ja kõrge temperatuuriga rakendustes. Allolev tabel võtab kokku nende profiilide põhiomadused.
| Profiil | Kuju | Surve reiting | Tüüpiline rakendus |
| R | Ovaalne või kaheksanurkne | Kuni 10 000 psi | Üldotstarbelised, kaevupead |
| RX | Modifitseeritud ovaal | Kuni 15 000 psi | Kõrgem rõhk, hapu teenindus |

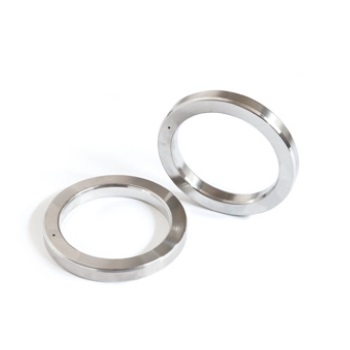

| BX | Kuusnurkne | Kuni 20 000 psi | Kõrge rõhk, kõrge temperatuur |
Profiili valik sõltub rõhust, temperatuurist ja tihendatava vedeliku olemusest. R-tüüpi on kõige levinum ja see sobib paljudeks rakendusteks. RX-tüüpi kasutatakse kõrgema rõhuga rakendustes ja sellel on veidi erinev geomeetria, mis parandab tihendusvõimet. BX-tüüpi kasutatakse kõige nõudlikumates rakendustes ja see on loodud pakkuma usaldusväärset tihendit rõhul kuni 20 000 psi. Meie tehas Ningbo Kaxite Sealing Materials Co., Ltd. toodab kõigis nendes profiilides rõngasliigendi tihendeid erinevates suurustes, et need sobiksid ääriku standardspetsifikatsioonidega.
Järgmises tabelis on toodud meie SS316L rõngasliigendi tihendite peamised jõudlusnäitajad. Need spetsifikatsioonid põhinevad standardkatsetel ja on inseneride ja hankespetsialistide jaoks ette nähtud.
| Parameeter | Spetsifikatsioon | Testi standard |
| Materjal | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Kõvadus | ≤ 160 HBW | ASTM E10 |
| Tõmbetugevus | ≥ 485 MPa | ASTM E8 |
| Saagikuse tugevus | ≥ 170 MPa | ASTM E8 |
| Pikendamine | ≥ 40% | ASTM E8 |
| Teradevaheline korrosioon | Läbida | ASTM A262 praktika E |
| Max töötemperatuur | 800°C (pidev) | — |
| Max töörõhk | 20 000 psi (sõltub profiilist) | — |
| Pinnaviimistlus | Ra max. 1,6 µm | — |
| Standardsuurused | R-, RX-, BX-profiilid API 6A kohta | API 6A |
Meie tehases valmistame rõngasliigendi tihendeid, mis vastavad nendele spetsifikatsioonidele ja muule. Samuti saame toota erirakenduste jaoks kohandatud tihendeid. Meie kvaliteedikontrolli protsess hõlmab mõõtmete kontrolli, materjalide sertifitseerimist ja jõudluse testimist. Igale tellimusele väljastame vastavussertifikaadi, mis dokumenteerib materjali koostise, mehaanilised omadused ja katsetulemused. See dokumentatsioonitase on oluline avamererakenduste jaoks, kus jälgitavus ja kvaliteedi tagamine on kriitilise tähtsusega.
1. küsimus: mis vahe on SS316 ja SS316L rõngasliigendi tihenditel?
Vastus: Peamine erinevus on süsinikusisaldus. SS316 maksimaalne süsinikusisaldus on 0,08%, samas kui SS316L maksimaalne süsinikusisaldus on 0,03%. SS316L madalam süsinikusisaldus muudab selle vastupidavaks sensibiliseerimisele ja teradevahelisele korrosioonile, mis on oluline keevitatud ja kõrge temperatuuriga rakendustes. Mere- ja avamerekeskkonnas eelistatakse SS316L üldiselt selle suurepärase korrosioonikindluse tõttu.
2. küsimus: kas SS316L rõngasliigendi tihendeid saab kasutada hapugaasi teenuses?
Vastus: SS316L ei ole soovitatav hapugaasi teenindamiseks (H2S-i sisaldav keskkond), kuna see on vastuvõtlik sulfiidpinge pragunemisele. Hapugaasi rakenduste jaoks on tavaliselt vaja kõvemat materjali, nagu Inconel 625 või dupleks-roostevaba terast. Tihendi materjali valikul tuleks lähtuda protsessivedeliku spetsiifilisest koostisest ja tingimustest. Meie tehniline meeskond saab nõustada teie rakenduse jaoks parima materjali osas.
3. küsimus: milline on maksimaalne temperatuur, mida SS316L rõngasliigendi tihendid taluvad?
Vastus: SS316L rõngasliigendi tihendid taluvad pidevat töötemperatuuri kuni 800°C. Kuid temperatuuridel üle 425 °C võib materjal olla vastuvõtlik sensibiliseerimisele, kui see ei ole korralikult stabiliseeritud. Kõrge temperatuuriga rakenduste puhul on oluline kontrollida, kas materjali on korralikult kuumtöödeldud ja teradevahelise korrosioonikindluse suhtes testitud. Meie tehas pakub kõikide kõrge temperatuuriga tihendite teradevahelise korrosioonikatsetuse sertifikaati.
4. küsimus: kuidas valida oma rakenduse jaoks õige rõngasliigendi tihendi profiil?
Vastus: Profiili valik sõltub rõhust, temperatuurist ja vedeliku olemusest. R-tüüpi tüüp sobib üldotstarbelisteks rakendusteks kuni 10 000 psi. RX tüüpi kasutatakse kõrgemate rõhkude jaoks kuni 15 000 psi. BX tüüpi kasutatakse kõige nõudlikumates rakendustes kuni 20 000 psi. Ääriku spetsifikatsioon määrab ka vajaliku profiili. Meie tehniline meeskond aitab teil valida konkreetse rakenduse jaoks õige profiili.
5. küsimus: millised dokumendid on SS316L rõngasliigendi tihenditega kaasas?
Vastus: Iga tellimusega väljastame vastavussertifikaadi, mis dokumenteerib materjali koostise, mehaanilised omadused ja katsetulemused. See hõlmab keemilist analüüsi, tõmbekatse tulemusi, kõvaduse katse tulemusi ja teradevahelise korrosiooni katse tulemusi. Pakume ka mõõtmete kontrollimise aruandeid ja materjali jälgitavuse sertifikaati. See dokumentatsioon on oluline mere- ja avamererakenduste kvaliteedi tagamise ja eeskirjade järgimise jaoks.
SS316L rõngasliigendi tihendid on ideaalne valik mere- ja avamererakenduste jaoks, kuna need pakuvad ainulaadset korrosioonikindluse, mehaanilise tugevuse ja termilise stabiilsuse kombinatsiooni. SS316L-i molübdeenisisaldus tagab suurepärase vastupidavuse kloriidi- ja pragukorrosioonile, samas kui madal süsinikusisaldus hoiab ära sensibiliseerimise ja teradevahelise korrosiooni. Materjali saab töödelda mitmesugusteks profiilideks, et vastata rakenduse rõhu- ja temperatuurinõuetele. Ja seda saab sertifitseerida kõige rangematele kvaliteedistandarditele vastavaks. Ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. on meie tehasel asjatundlikkus ja seadmed SS316L rõngasliigendi tihendite valmistamiseks, mis vastavad avameretööstuse kõige nõudlikumatele nõuetele.
Olenemata sellest, kas projekteerite uut avamereplatvormi või hooldate olemasolevat, kutsume teid ühendust võtma meie tehnilise meeskonnaga, et arutada oma tihendinõudeid. Pakume üksikasjalikke tootespetsifikatsioone, materjalide sertifikaate ja rakenduste tuge. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri tihenduslahenduste vallas üle maailma.
Võtke juba täna ühendust ettevõttega Ningbo Kaxite Sealing Materials Co., Ltdet arutada oma rõngasliigendi tihendi nõudeid ja uurida, kuidas meie SS316L tihendid suudavad vastata teie mere- ja avamererakenduste väljakutsetele.
