Kuidas poldi eelkoormus aktiveerib rõngasliigendi tihendi tihendamise?

Kõrgsurvegaasitorustikus või rafineerimistehase hüdrokrakkimisseadmes peavad äärikuühendused sisaldama vedelikke, mille rõhk ületab 400 baari ja temperatuurid, mis tsükliliselt muutuvad ümbritsevast temperatuurist üle 500 °C. Seda tihendusfunktsiooni täitev tihend ei ole pehme kokkusurutav leht. See on tahke metallrõngas – rõngasliigendi tihend –, mis tiheneb läbi mehhanismi, mis erineb põhimõtteliselt tavapärasest tihendist. Rõngasühenduse tihend ei sõltu kummi- või grafiitmaterjali elastsusest. See tugineb poldi eelkoormuse täpsele rakendamisele, et sundida metall-metalli kontakti tihendi ja ääriku soone vahel. Poldi eelkoormus on jõud, mis aktiveerib tihendi tihendusvõime. Ilma piisava eelkoormuseta rõngasliigendi tihend ei tihene. Ülemäärase eelkoormuse korral võib äärik või tihend kahjustuda. Poldi eelkoormus on kriitiline muutuja, mis määrab ühenduse edu või ebaõnnestumise.

Küsimus, kuidas poltide eelkoormus aktiveerib rõngastihendi tihendamise jõudlust, on mehaanika ja materjaliteaduse küsimus. Poldi eelkoormus tekitab tihendile istmepinge, mistõttu see ühtib ääriku soonega. Tihendi materjal peab olema õige kõvadusega, et kergelt deformeeruda ja täita soone pinna mikroskoopilisi ebatasasusi. Äärik peab olema piisavalt tugev, et taluda eelkoormust ilma järeleandmiseta. Ja poldid tuleb pingutada kontrollitud mustriga, et tagada koormuse ühtlane jaotus ümber rõnga. Selles artiklis uuritakse poltide eelpinge mehaanikat, rõngasliigendi tihendi konstruktsiooni, tihendi kõvaduse rolli ja praktilisi kaalutlusi usaldusväärse tihendi saavutamiseks. Samuti anname meie jaoks üksikasjalikud spetsifikatsioonidRõngasliigendi tihendidmeie tehasest Ningbo Kaxite Sealing Materials Co., Ltd.

Sisukord

• 1. Mis on rõngasliigendi tihend ja kuidas see tiheneb?
• 2. Miks on poldi eellaadimine tihendi aktiveerimise võti?
• 3. Kuidas mõjutab tihendi kõvadus istme jõudlust?
• 4. Mis on ääriku soone roll tihendamisel?
• 5. Kuidas poldi eelkoormust arvutatakse ja rakendatakse?
• 6. Millised on rõngasliigendi tihendite põhispetsifikatsioonid?
• 7. Korduma kippuvad küsimused (KKK)
• 8. Järeldus

1. Mis on rõngasliigendi tihend ja kuidas see tiheneb?

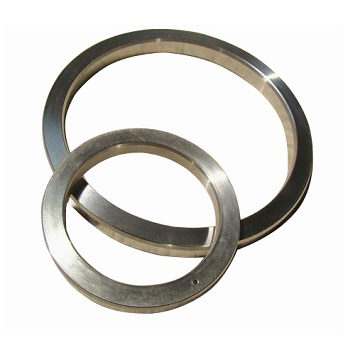

Rõngasvuugi tihend on metallist tihenduselement, mida kasutatakse kõrgsurve ja kõrge temperatuuriga äärikühendustes. Tavaliselt on see valmistatud ovaalse või kaheksanurkse ristlõikega tahkest metallrõngast. Tihend on konstrueeritud nii, et see sobiks ääriku esikülje täppistöödeldud soonde. Kui äärikud on poltidega kokku keeratud, surutakse tihend kahe soone vahele, luues metalli-metalli tihendi. Rõngasliigendi tihendi tihendusmehhanism erineb pehme tihendi omast. Pehme tihend tihendab, järgides ääriku pinda ja täites mikroskoopilised ebatasasused. Rõngasliigendi tihend tihendab metalli kergelt deformeerides ja soonega kontakti tekitades. Kontaktpinge kontaktjoonel on äärmiselt kõrge, mis loob tihendi isegi väga kõrge rõhu korral. Allolev tabel võtab kokku rõngasliigendi tihendi peamised omadused.

Meie tehas Kaxites toodab mitmesugustes materjalides ja suurustes rõngasvuugi tihendeid, mis vastavad kõige nõudlikumate rakenduste nõuetele. Kasutame täppistöötlust, et tagada tihendi mõõtmete täpsus ja õige pinnaviimistlus. Meie tihendid on sertifitseeritud vastavalt API 6A ja ASME B16.20 standarditele, tagades nende vastavuse kõrgeimatele kvaliteedi- ja töökindlustasemetele.

2. Miks on poldi eellaadimine tihendi aktiveerimise võti?

Poldi eelkoormus on pinge, mis tekib poltide pingutamisel. See on jõud, mis kinnitab äärikud kokku ja surub tihendi kokku. Ilma poldi eelkoormuseta ei hoiaks äärikud koos ja tihend ei oleks kokku surutud. Poldi eelkoormus aktiveerib rõngasliigendi tihendi tihendamise. Kui poldid on pingutatud, kandub eelkoormusjõud läbi äärikute tihendile. Tihend surutakse vastu soont, luues suure pingega kontakti, mis tihendab liigendit. Eelkoormuse suurus määrab tihendi istmepinge, mis omakorda määrab tihendi kvaliteedi. Kui eelkoormus on liiga madal, on istme pinge ebapiisav ja liigend lekib. Kui eelkoormus on liiga kõrge, võib äärik või tihend järele anda, põhjustades samuti lekke. Usaldusväärse tihendi tagamiseks tuleb poldi eelkoormus hoolikalt arvutada ja kontrollida. Allolev tabel illustreerib seost poldi eelpinge ja tihendi istme pinge vahel.

Meie tehases pakume klientidele üksikasjalikke soovitusi rõngasliigendi tihendite jaoks. Täpsustame vajaliku poldi eelpinge, pingutusmustri ja määrimisnõuded. Meie insenerimeeskond saab aidata teie konkreetse ääriku ja tihendi kombinatsiooni jaoks õige eelkoormuse arvutamisel. Vajadusel pakume kohapeal ka tehnilist tuge.

3. Kuidas mõjutab tihendi kõvadus istme jõudlust?

Rõngasliigendi tihendi kõvadus on selle tihendusvõime seisukohalt kriitiline tegur. Tihend peab olema piisavalt pehme, et poldi eelpinge all veidi deformeeruda, järgides ääriku soont ja luues tihendi. Kuid see peab olema ka piisavalt kõva, et vastu seista ekstrusioonile ja säilitada oma kuju kõrge rõhu all. Tihendi kõvaduse määrab materjal, millest see on valmistatud. Pehme raud on kõige pehmem ja sagedamini kasutatav materjal. See sobib kasutamiseks madala rõhu ja madala temperatuuriga rakendustes. Süsinikteras on kõvem ja seda kasutatakse kõrgema rõhu korral. Roostevaba teras on veelgi kõvem ja tagab korrosioonikindluse. Moneli ja Inconeli kasutatakse kõige nõudlikumates rakendustes, kus on vaja suurt tugevust ja korrosioonikindlust. Allolev tabel võtab kokku tavaliste rõngasliigendi tihendite materjalide kõvaduse ja tüüpilised kasutusalad.

KellNingbo Kaxite Sealing Materials Co., Ltd., valmistame kõigist nendest materjalidest rõngasliigendi tihendeid. Samuti pakume iga materjali jaoks erinevaid kõvadustasemeid, mis sobivad erinevate rakendustega. Meie insenerimeeskond aitab teil valida teie konkreetsetele nõuetele vastava materjali ja kõvaduse.

4. Mis on ääriku soone roll tihendamisel?

Ääriku soon on ääriku esikülje süvistatud ala, millesse asetatakse rõngasliigendi tihend. Soone mõõtmed ja pinnaviimistlus on tihendi tihendamise seisukohalt kriitilise tähtsusega. Soon tuleb töödelda täpsete tolerantside järgi, et tihend oleks korralikult paigas ja kontaktpinge ühtlane. Soone nurk, soone sügavus ja soone laius mõjutavad kõik tihendusvõimet. Soone pinnaviimistlus peab olema piisavalt sile, et võimaldada tihendil deformeeruda ja täita mikroskoopilisi ebatasasusi, kuid mitte nii sile, et tihend ei saaks pinnast kinni haarata. Allolev tabel võtab kokku standardsete rõngasliigendi tihendite peamised soone parameetrid.

Meie tehases saame pakkuda tehnilist tuge ääriku soonte kujundamisel ja töötlemisel. Pakume ka soone kontrollimise teenust, et kontrollida, kas soon vastab kehtiva standardi nõuetele. See on oluline, sest kulunud või kahjustatud soon võib takistada isegi uue tihendi korralikku tihendamist.

5. Kuidas poldi eelkoormust arvutatakse ja rakendatakse?

Poldi eelkoormuse arvutamine on rõngasliigendi tihendiühenduse projekteerimise ja kokkupanemise oluline etapp. Eelkoormus peab olema piisav, et tekitada tihendile vajalik istepinge, kuid mitte nii suur, et see tekitaks ääriku või polte. Arvutamisel võetakse arvesse tihendi istme pinget, ääriku mõõtmeid, poldi suurust ja materjali ning töörõhku ja temperatuuri. Eelkoormus arvutatakse tavaliselt ASME katla ja surveanuma koodi või samaväärse standardi abil. Kui eelkoormus on arvutatud, tuleb see poltidele kontrollitult rakendada. Seda tehakse tavaliselt pöördemomendivõtme või hüdraulilise pinguti abil. Koormuse ühtlase jaotumise tagamiseks tuleb järgida pingutusmustrit. Allolev tabel võtab kokku poldi eelkoormuse rakendamise peamised sammud.

Ningbo Kaxite Sealing Materials Co., Ltd. pakub oma klientidele üksikasjalikke rõngasliigendi tihendite poltidega kinnitamise protseduure. Samuti pakume koolitust ja kohapealset tuge, et tagada eelkoormuse õige rakendamine. Meie eesmärk on aidata oma klientidel saavutada iga kord usaldusväärne tihend.

6. Millised on rõngasliigendi tihendite põhispetsifikatsioonid?

Rõngasliigendi tihendi peamised spetsifikatsioonid hõlmavad tihendi suurust, rõhuklassi, materjali, ristlõike tüüpi ja kõvadust. Allolev tabel annab kokkuvõtte meie rõngasliigendi tihendite tüüpilistest spetsifikatsioonidest.

Meie tehases valmistame rõngasliigendi tihendeid, mis vastavad nendele spetsifikatsioonidele ja muule. Saame kohandada tihendit vastavalt konkreetsetele projektinõuetele, sealhulgas erimaterjalide, erisuuruste ja spetsiaalsete ristlõigetega. Meie insenerimeeskond saab abistada valikuprotsessiga ja pakkuda teie projekti jaoks üksikasjalikke tehnilisi andmeid.

7. Korduma kippuvad küsimused (KKK)

1. küsimus: milline on rõngasliigendi tihendi soovitatav poldi eelkoormus?

Vastus: Soovitatav poldi eelkoormus sõltub tihendi suurusest, rõhuklassist, tihendi materjalist ja ääriku materjalist. Tavaliselt arvutatakse see ASME katla ja surveanuma koodi või samaväärse standardi abil. Eelkoormus peab olema piisav, et tekitada tihendile vajalik istepinge ilma äärikut või polte andmata. Ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. pakume üksikasjalikke soovitusi poltide kinnitamiseks iga meie rõngasliigendi tihendi kohta.

2. küsimus: kas rõngasliigendi tihendit saab uuesti kasutada?

Vastus: Üldiselt ei tohiks rõngasliigendi tihendit uuesti kasutada. Kui tihend on kokku surutud, deformeerub see plastiliselt, et kohanduda soonega. See deformatsioon on püsiv ja tihend ei taastu oma esialgsele kujule. Rõngasliigendi tihendi korduvkasutamine võib põhjustada lekke, kuna tihend ei tihenda teist korda korralikult. Tööstusstandardiks on tihendi vahetamine iga kord, kui liigend avatakse. Meie tehas soovitab iga koostu jaoks kasutada uut tihendit.

3. küsimus: Mis vahe on ovaalsel ja kaheksanurksel rõngasliigendi tihendil?

Vastus: Ovaalsel tihendil (R-tüüpi) on ümar ristlõige ja seda kasutatakse tavalistes rakendustes. Kaheksanurksel tihendil (RX-tüüpi) on lamepoolne ristlõige, mis tagab tõhusama tihenduse suurema rõhu korral. Kaheksanurkne tihend vajab teistsugust soone kujundust kui ovaalne tihend. Valik nende kahe vahel sõltub surveklassist ja ääriku soonest. Meie insenerimeeskond aitab teil valida teie rakenduse jaoks sobiva tüübi.

4. küsimus: kuidas ma tean, kas mu rõngasliigendi tihend lekib?

Vastus: Rõngasliigendi tihendi lekkimise tunnusteks on nähtav vedeliku või gaasi eraldumine ühenduskohast, süsteemi rõhu langus ja susisev heli. Kui kahtlustate leket, tuleb liigend koheselt rõhu alt vabastada ja üle vaadata. Tihend tuleks välja vahetada ja ääriku soont tuleks kahjustuste suhtes kontrollida. Lekked võivad olla ohtlikud, eriti kõrgsurve või mürgise töö korral, seega ei tohiks neid kunagi ignoreerida.

5. küsimus: milline on rõngasliigendi tihendi ääriku õige pingutusmuster?

Vastus: Õige pingutusmuster on tähtmuster, kus poldid pingutatakse ristuvas järjestuses. Poldid tuleb pingutada mitmes etapis, tavaliselt 30%, 60% ja 100% sihtmomendist. See tagab tihendi ühtlase kokkusurumise ja äärikute paralleelsuse. Pärast esmast pingutamist tuleks 24 tunni pärast kontrollida pöördemomenti, et kompenseerida roomamist ja lõdvestumist. Ningbo Kaxite Sealing Materials Co., Ltd. pakub meie rõngasliigendi tihendite üksikasjalikke pingutamisprotseduure.

8. Järeldus

Poldi eelkoormus on jõud, mis aktiveerib rõngasliigendi tihendi tihendamist. Ilma piisava eelkoormuseta ei saa tihend deformeeruda ega tekitada kõrgpingelist kontakti, mis on vajalik kõrgsurve- ja kõrgtemperatuursete vuukide tihendamiseks. Usaldusväärse tihendi tagamiseks tuleb poldi eelkoormus hoolikalt arvutada, rakendada ja kontrollida. Tihendi materjal, ääriku soon ja poltidega kinnitamise protseduur mängivad kõik rolli tihendamisel. Meie tehasel Ningbo Kaxite Sealing Materials Co., Ltd.-l on teadmised ja kogemused kõige nõudlikumatele nõuetele vastavate rõngastihendite tootmiseks. Kasutame kvaliteetseid materjale, täppistöötlust ja ranget testimist, et tagada iga meie toodetava tihendi töökindlus. Pakume ka igakülgset tehnilist tuge, et aidata oma klientidel saavutada edukas tihend.

Olenemata sellest, kas projekteerite uut kõrgsurvesüsteemi või hooldate olemasolevat, kutsume teid ühendust võtma meie tehnilise meeskonnaga, et arutada oma nõudeid. Saame pakkuda toote spetsifikatsioone, poltide kinnitamise soovitusi ja kohapealset tuge. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri tihendusrakenduste alal üle maailma.

Võtke juba täna ühendust ettevõttega Ningbo Kaxite Sealing Materials Co., Ltdet arutada oma rõngastihendi nõudeid ja uurida, kuidas meie tooted suudavad tagada usaldusväärse tihendi teie kõige nõudlikumates rakendustes.
