Kuidas PTFE pakkimine töötab tööstuslike pumpade tihendusrakendustes?

Keemiatehase hooldusinsener tegeleb püsiva probleemiga: happeülekandeliini tsentrifugaalpumbad lekivad näärmes. Tavaline pakend töötab paar nädalat, seejärel kõveneb, praguneb ja hakkab tilkuma. Insener vajab tihenduslahendust, mis talub väävelhapet 80°C juures, mida saab kiiresti paigaldada lühikese hooldusakna jooksul ja mis kestab kuni järgmise planeeritud seisakuni. Paljudel sellistel juhtudel on vastusPTFE pakend. PTFE ehk polütetrafluoroetüleen on fluoropolümeer, mis on tuntud oma keemilise inertsuse, madala hõõrdumise ja laia temperatuurivahemiku poolest. Pakendis on see painduv põimitud tihenduselement, mida saab pikkusega lõigata ja paigaldada pumba tihendisse, ilma et oleks vaja täppistöötlust või kohandatud tihendi valmistamist.

See juhend on kirjutatud hankeinseneridele ja hooldusjuhtidele, kes hindavad PTFE-pakendeid tööstuslike pumpade tihendusrakenduste jaoks. Selgitame, kuidas PTFE pakkimine töötab, saadaolevad erinevad klassid ja konstruktsioonid, jõudluspiirangud, mida peate teadma, paigaldusnõuded ja tarnija valimise kriteeriumid. Samuti anname üksikasjalikud tooteparameetrid meie tehasest aadressilNingbo Kaxite Sealing Materials Co., Ltd.Olenemata sellest, kas tihendate tsentrifugaalpumpasid, kolbpumpasid, segisteid või ventiile, aitab see juhend teil kindlaks teha, kas PTFE-pakend on teie rakenduse jaoks õige valik ja kuidas seda õigesti määrata.

Sisukord

• 1. Mis on PTFE pakend ja kuidas see pumpa tihendab?
• 2. Millised PTFE-pakendite klassid ja konstruktsioonid on saadaval?
• 3. Millised on PTFE-pakendite jõudluspiirangud?
• 4. Kuidas tuleks PTFE-pakendit usaldusväärse jõudluse tagamiseks paigaldada?
• 5. Kuidas hinnata PTFE-pakendite tarnijat?
• 6. Millised on meie tehase peamised tooteparameetrid?
• 7. Korduma kippuvad küsimused (KKK)
• 8. Järeldus

1. Mis on PTFE pakend ja kuidas see pumpa tihendab?

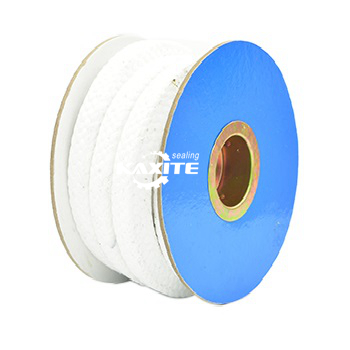

PTFE pakend on polütetrafluoroetüleenkiududest või -lõngadest valmistatud põimitud tihendusmaterjal. Seda tarnitakse pideva pikkusega, tavaliselt ruudu- või ristkülikukujulise ristlõikega, lõigatakse soovitud pikkusega ja mähitakse ümber pumba võlli tihendikarbis. Tihendit surub kokku tihniku ​​järgija, mis surub materjali vastu võlli ja täitekarbi ava. Kokkusurumine loob tihendi, mis takistab protsessivedeliku lekkimist mööda võlli. PTFE pakkimist kasutatakse paljudes tööstuslikes pumpades, sealhulgas tsentrifugaal-, kolb- ja pöörlemispumpades, samuti ventiilides, segistites ja segistites. Allolev tabel võtab kokku tüüpilise PTFE tihendiga pumba tihendikarbi komponendid.

Meie tehas Kaxites toodab PTFE-pakendeid mitmesugustes tööstuslike pumpade tihendamiseks. Kasutame kvaliteetseid PTFE-lõngasid ja punumistehnikaid, et toota elastset, vastupidavat ja keemiliselt vastupidavat pakki. Meie insenerimeeskond võib anda nõu teie konkreetsete pumba- ja protsessitingimuste jaoks sobiva pakendiklassi ja suuruse kohta.

2. Millised PTFE-pakendite klassid ja konstruktsioonid on saadaval?

PTFE pakkimine on saadaval mitme klassi ja konstruktsiooniga, millest igaüks sobib erinevatele rakendustele. Levinuimad tüübid on puhas PTFE-pakend, määrdeainega immutusega PTFE-pakend, grafiidiga PTFE-pakend ja aramiidkiududega PTFE-pakend. Puhas PTFE-pakend pakub kõrgeimat keemilist vastupidavust ja madalaimat hõõrdumist, kuid sellel on väiksem mehaaniline tugevus ja see on kõrge rõhu all kalduvus külmale voolamisele. PTFE-pakend koos määrdeaine immutusega (nagu silikoon või mineraalõli) parandab paindlikkust ja vähendab hõõrdumist, muutes selle sobivaks üldotstarbeliseks pumba tihendamiseks. PTFE-pakendamine grafiidiga parandab soojusjuhtivust ja vähendab kulumist, muutes selle sobivaks kiireks ja kõrge temperatuuriga rakendusteks. Aramiidkiududega PTFE pakkimine parandab mehaanilist tugevust ja ekstrusioonikindlust, muutes selle sobivaks kõrgsurvepumpadele. Allolev tabel võrdleb neid hindeid.

Meie tehases valmistame kõiki nelja klassi PTFE pakendeid. Pakume ka eritellimusel konstruktsioone, näiteks pakkimist silikoonsüdamikuga või pakkimist grafiidiga immutatud väliskihiga. Meie eesmärk on pakkuda oma klientidele kvaliteeti, mis sobib kõige paremini nende protsessivedeliku, temperatuuri, rõhu ja võlli kiirusega.

3. Millised on PTFE-pakendite jõudluspiirangud?

Kuigi PTFE-pakend pakub suurepärast keemilist vastupidavust ja väikest hõõrdumist, on sellel jõudluspiirangud, mida ostjad peavad mõistma. Kõige olulisemad piirangud on temperatuur, rõhk, võlli kiirus ja keemiline ühilduvus. Temperatuuri piirang sõltub klassist. Puhas PTFE-pakend võib töötada kuni umbes 260 °C, kuid mehaanilised omadused halvenevad üle 150 °C. Grafiit-PTFE pakend võib töötada kuni 300 °C. Survepiirang sõltub konstruktsioonist. Puhas PTFE-pakend on piiratud umbes 10 baariga, samas kui aramiid-PTFE-pakend talub kuni 50 baari. Võlli pöörlemiskiiruse piirang sõltub tihendist ja määrimisest. Puhas PTFE pakkimine on piiratud kiirusega umbes 10 m/s, samas kui grafiidist PTFE pakkimine talub kiirust kuni 20 m/s. Keemiline ühilduvus on üldiselt suurepärane, kuid PTFE-d võivad rünnata sula leelismetallid, fluor ja mõned halogeenitud ühendid. Allolev tabel võtab kokku erinevate klasside jõudluspiirid.

Meie tehas Ningbo Kaxite Sealing Materials Co., Ltd.-s testib meie PTFE-pakendeid, et kontrollida neid jõudluspiiranguid. Pakume ka rakendusjuhiseid, et aidata klientidel valida nende konkreetsetele tingimustele sobiv hind. Soovitame ostjatel alati konsulteerida pakenditootjaga enne PTFE-pakendite kasutamist rakendustes, mis lähenevad nendele piiridele.

4. Kuidas tuleks PTFE-pakendit usaldusväärse jõudluse tagamiseks paigaldada?

PTFE-pakendi jõudlus ei sõltu mitte ainult materjalist, vaid ka paigaldusest. Vale paigaldamine on pakkimise rikke peamine põhjus. Paigaldamise põhietapid on järgmised: täitekarbi puhastamine, tihendusrõngaste õige pikkusega lõikamine, rõngaste ükshaaval õige suunaga paigaldamine ja tihniku ​​järgija pingutamine õigele survele. Tihendusrõngad tuleks lõigata terava noa ja südamikuga, et tagada ruudukujuline lõige. Rõngad tuleks paigaldada nii, et diagonaal on eelmisest rõngast 90 kraadi võrra nihkes, luues labürindi tihendi. Tihendi järgijat tuleb pingutada järk-järgult ja ühtlaselt, võlli reguleerimiste vahel pöörates. Allolev tabel võtab kokku installietapid ja nende tähtsus.

Meie tehases pakume üksikasjalikke paigaldusjuhiseid iga PTFE pakkimise tellimusega. Samuti pakume hooldusmeeskondadele kohapealset koolitust. Meie eesmärk on tagada, et meie PTFE-pakend toimiks usaldusväärselt alates esimesest käivitamisest ja kogu kasutusaja jooksul.

5. Kuidas hinnata PTFE-pakendite tarnijat?

PTFE-pakendite tarnija hindamine nõuab keskendumist materjali kvaliteedile, tootmisvõimekusele, testimisele, rakenduste toele ja tarnevõimele. Tarnija peab kasutama kvaliteetseid PTFE lõngasid ja järgima punumisprotsessis ranget kvaliteedikontrolli. Neil peab olema testimisvõime, et kontrollida pakendi toimivust. Nad peavad pakkuma rakendustuge, et aidata klientidel valida õige klassi ja seda õigesti installida. Ja neil peab olema usaldusväärne tarnejõudlus, et hooldusgraafikud oleksid õiged. Allolev tabel võtab need hindamiskriteeriumid kokku.

Ningbo Kaxite Sealing Materials Co., Ltd. tehas on PTFE pakendeid tootnud üle kümne aasta. Kasutame kvaliteetseid PTFE lõngasid ja järgime ranget kvaliteedikontrolli. Testime oma pakkimist, et kontrollida jõudlust. Pakume rakenduste tuge ja paigaldusjuhiseid. Ja meil on kiireks kohaletoimetamiseks standardsuuruste varu. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma partneriks PTFE pakkimisel.

6. Millised on meie tehase peamised tooteparameetrid?

Järgmises tabelis on toodud meie PTFE-pakendite peamised tooteparameetrid. See toode on mõeldud tööstuslikeks pumpade tihendamiseks ning on saadaval mitmesugustes klassides ja suurustes. Meie tehas võib toota ka kohandatud pakendeid, mis vastavad konkreetsetele nõuetele.

Meie tehases valmistame PTFE-pakendeid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada materjali, ristlõike ja pikkust vastavalt teie erinõuetele. Meie kvaliteedikontrollisüsteem hõlmab tooraine kontrollimist, protsessisisest kontrolli ja lõppkontrolli enne saatmist. Meie eesmärk on pakkuda oma klientidele kvaliteetset PTFE pakkimist, mis vastab nende jõudlusnõuetele.

7. Korduma kippuvad küsimused (KKK)

1. küsimus: mis vahe on puhta PTFE ja grafiidist PTFE pakkimise vahel?

Vastus: Puhas PTFE pakend on valmistatud 100% PTFE lõngast ja pakub kõrgeimat keemilist vastupidavust ja madalaimat hõõrdumist. See sobib madala rõhu ja väikese kiirusega rakendusteks. Grafiit PTFE pakend sisaldab grafiiti, mis parandab soojusjuhtivust ja vähendab kulumist. See sobib suure kiirusega ja kõrge temperatuuriga rakenduste jaoks. Valik sõltub teie pumba töötingimustest.

2. küsimus: kui sageli tuleks PTFE-pakendeid välja vahetada?

Vastus: Asendusintervall sõltub töötingimustest, pakkimisklassist ja paigalduskvaliteedist. Üldjuhul tuleks PTFE tihend välja vahetada, kui see hakkab ülemäära lekkima või kui tihendi järgija on pingutatud lõpuni. Hästi paigaldatud ja korralikult hooldatud pakend võib tüüpilise pumbahoolduse korral vastu pidada 6–12 kuud. Agressiivsete keemiliste või kiirete rakenduste korral võib intervall olla lühem.

3. küsimus: kas PTFE-pakendeid saab kasutada toidu- ja farmaatsiapumpades?

Vastus: Jah, PTFE-pakendeid saab kasutada toidu- ja farmaatsiapumpades, kui see on valmistatud FDA-ga ühilduvatest materjalidest ja ei sisalda määrdeaineid, mis ei ole toiduga kokkupuutumiseks heaks kiidetud. Meie tehas pakub toidukvaliteediga PTFE pakendeid, mis vastavad FDA ja EL 10/2011 nõuetele. Tellimisel täpsustage oma regulatiivsed nõuded.

4. küsimus: milline on õige nääre pingutamise protseduur PTFE pakkimisel?

Vastus: Tihendit tuleb pingutada järk-järgult ja ühtlaselt, võlli reguleerimiste vahel pöörates. Alustage sõrmega pingutades ja seejärel pingutage nääre mutreid ühe kuuendiku võrra korraga. Laske pumpal mõni minut töötada ja kontrollige lekkeid. Kerge tilkumine (paar tilka minutis) on tihenenud näärmete puhul normaalne ja aitab tihendit määrida. Kui leke on ülemäärane, pingutage nääret veel ühe kuuendiku võrra. Ärge pingutage üle, kuna see võib põhjustada liigset hõõrdumist ja võlli kulumist.

5. küsimus: kas PTFE-pakendeid saab kasutada abrasiivsete suspensioonidega?

Vastus: Standardset PTFE-pakendit ei soovitata abrasiivsete suspensioonide jaoks, kuna abrasiivsed osakesed võivad PTFE-kiude kahjustada. Abrasiivsete rakenduste jaoks on soovitatav kasutada aramiid-PTFE tihendit või tugevdatud konstruktsiooniga tihendit. Need materjalid pakuvad paremat vastupidavust hõõrdumisele ja ekstrusioonile. Meie tehniline meeskond saab nõustada teie läga kasutamise jaoks parimat pakkimist.

8. Järeldus

PTFE pakend on mitmekülgne ja usaldusväärne tihenduslahendus tööstuslike pumpade jaoks. Selle suurepärane keemiline vastupidavus, madal hõõrdumine ja lai temperatuurivahemik muudavad selle sobivaks paljude protsessivedelike jaoks. Kuid selle jõudlus sõltub õige klassi valimisest, jõudluspiirangute mõistmisest ja selle õigest paigaldamisest. Ningbo Kaxite Sealing Materials Co., Ltd.-s on meie tehasel asjatundlikkus ja võime toota kvaliteetseid PTFE-pakendeid kõige nõudlikumate rakenduste jaoks. Kasutame kvaliteetseid materjale, täppispunutisi ja põhjalikku testimist, et tagada meie pakendite vastavus kõrgeimatele jõudluse ja töökindluse standarditele.

Olenemata sellest, kas tihendate tsentrifugaalpumpasid, kolbpumpasid, segisteid või ventiile, kutsume teid meiega ühendust võtma, et arutada oma nõudeid. Pakume näidiseid, tehnilisi andmeid ja kohandatud lahendusi. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri tööstuslike tihendusrakenduste jaoks kogu maailmas.

Võtke juba täna ühendust ettevõttega Ningbo Kaxite Sealing Materials Co., Ltdet arutada oma PTFE-pakendite nõudeid ja uurida, kuidas meie tooted võivad teie pumba tihendusrakenduste töökindlust parandada.
