Täppismasinate puhul, kus tolerantse mõõdetakse mikronites ja töötingimused hõlmavad sageli kõrget rõhku, äärmuslikke temperatuure ja agressiivset keskkonda, mängib tagasihoidlik tihend töökindluse ja ohutuse tagamisel üliolulist rolli. Lõõmutatud vasest tihendid paistavad tihenduslahenduste hulgas silma, kuna need pakuvad ainulaadset kombinatsiooni tempermalmist, soojusjuhtivusest ja korrosioonikindlusest, mis on võrreldamatu kummi, kiu või isegi roostevaba terase alternatiividega. Lõõmutamisprotsess – kontrollitud kuumutamine ja aeglane jahutamine – pehmendab vaske, muutes selle väga elastseks. See tähendab, et äärikute vahele surumisel voolab lõõmutatud vasest tihend mikroskoopilistesse pinna ebakorrapärasustesse, luues täiusliku metall-metalli tihendi ilma liigset poldi pöördemomenti nõudmata. Meie tehas ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. on tootnud üle 10 miljoni vasest tihendi tööstusharudele alates kosmosetööstusest kuni hüdraulikasüsteemideni ning leiame pidevalt, et lõõmutamisetapp muudab lihtsa vaskrõnga täppistihendiks. See artikkel selgitab nende eeliste taga olevat teadust ja pakub andmeid, mis aitavad inseneridel valida oma rakenduse jaoks optimaalse vasest tihendi.
Lisaks põhilisele tihendusfunktsioonile lõõmutatudVasest tihendidpakuvad selgeid kasutuseeliseid, mis mõjutavad otseselt masinate jõudlust ja hoolduskulusid. Nende suurepärane soojusjuhtivus aitab hajutada soojust ühendusliidestest eemale, vähendades termilisi moonutusi ja pikendades ääriku eluiga. Krüogeenses ja kõrge temperatuuriga keskkondades (-250°C kuni +500°C) säilitab vask oma elastsuse ja tihendusjõu, samas kui elastomeersed tihendid muutuvad rabedaks või lagunevad. Veelgi enam, lõõmutatud vasest tihendite korduvkasutatavus – neid saab sageli uuesti lõõmutada ja mitu korda uuesti kasutada – vähendab märkimisväärselt varuosade laoseisu ja seisakuid. Selles põhjalikus juhendis uurime metallurgia põhimõtteid, jõudlusparameetreid ja praktilisi rakendusi, mis muudavad lõõmutatud vasest tihendid täppismasinate disainerite eelistatud valikuks. Samuti jagame teadmisi oma tehase kvaliteedikontrolli protsessidest ja Ningbo Kaxite Sealing Materials Co., Ltd. reaalse maailma juhtumiuuringuid, et näidata, miks lõõmutamine ei ole lihtsalt töötlemisetapp, vaid ka jõudluse parandaja.
Toores tõmmatud või külmtöödeldud vask on suhteliselt kõva ja vetruv. Tihendina kasutamisel ei lase see kõvadus sellel vastata ääriku pinna ebatäiuslikkusele, mis põhjustab lekkeid. Lõõmutamine on kuumtöötlusprotsess, mis rekristalliseerib vase terastruktuuri, kõrvaldades sisepinged ja vähendades kõvadust ligikaudu 90 HV-lt kuni 45 HV-ni (Vickersi kõvadus). See pehmendamine võimaldab vasest tihendil kokkusurumisel plastiliselt deformeeruda, täites kriimustusi, tööriistajälgi ja lainetust äärikupindadel. Tulemuseks on väiksema poldikoormuse korral lekkekindel tihend, mis vähendab ääriku moonutamise ja poltide väsimise ohtu. Meie tehas on mõõtnud, et lõõmutatud vasest tihendil on sama tihendusvõime saavutamiseks vaja 40 protsenti vähem kinnitusjõudu kui poolkõvast vasest tihendil, mistõttu on see ideaalne täppismasinate jaoks, kus liigne pingutamine võib laagreid valesti joondada või korpuseid kahjustada.
Lõõmutamise ajal toimuvad metallurgilised muutused on jõudluse seisukohalt kriitilised:
Hiljutises meie tehases läbi viidud katses võrdlesime lõõmutatud ja lõõmutamata vasest tihendeid kõrgsurvehüdraulilises kollektoris, mis töötab 350 baariga. Lõõmutamata tihend hakkas lekkima pärast 200 survetsüklit, samal ajal kui lõõmutatud vasest tihend jäi lekkevabaks üle 5000 tsükli. Lõõmutusprotsess parandab ka tihendi vastupidavust roomamise lõdvestumisele – tihendusjõu järkjärgulisele kadumisele püsivalt kõrgel temperatuuril. Meie andmed näitavad, et lõõmutatud vasest tihendid säilitavad 92 protsenti oma esialgsest tihendusjõust pärast 1000 tundi temperatuuril 400 °C, võrreldes ainult 68 protsendiga lõõmutamata variantide puhul. See muudab lõõmutatud vase ainsaks elujõuliseks valikuks täppismasinate jaoks, nagu turboülelaadurite korpused, survevaluseadmed ja pooljuhtide vaakumkambrid, kus absoluutne tihendus on vaieldamatu.
Lisaks ei ole lõõmutamine kõigile sobiv protsess. Meie tehas Kaxites kohandab lõõmutamistemperatuuri ja hoidmisaega vastavalt tihendi paksusele ja läbimõõdule. Õhukeste tihendite (0,5 mm) puhul kasutame lühemat tsüklit, et vältida liigset tera kasvu, mis võib tugevust vähendada. Paksude tihendite (3 mm või rohkem) puhul pikendame leotusaega, et tagada täielik ümberkristallimine läbi kogu ristlõike. See kohandatud lähenemine tagab, et igal meie toodetud vasest tihendil on kavandatud rakenduse jaoks optimaalne pehmus ja elastsus. Kokkuvõtlikult võib öelda, et lõõmutamine on võti, mis avab vase potentsiaali täppistihendusmaterjalina, muutes selle lihtsast metallrõngast dünaamiliseks, kohandatavaks barjääriks, mis kohandub töökeskkonnaga.
Paljudes täppismasinate rakendustes pole tihend ainult tihend, vaid ka soojus- ja elektrirada. Vase soojusjuhtivus on puhaste metallide hulgas (hõbeda järel) suuruselt teine, ligikaudu 401 W/m·K, ja elektrijuhtivus on 58 MS/m (100 protsenti IACS). Lõõmutusprotsess vähendab neid väärtusi veidi (umbes 3–5 protsenti) teraviljapiiride hajumise suurenemise tõttu, kuid üldine juhtivus on palju parem kui roostevaba teras (16 W/m·K) või alumiinium (237 W/m·K). See soojusjuhtivus võimaldab lõõmutatud vasest tihendil toimida jahutusradiaatorina, juhtides soojust eemale kriitilistest komponentidest, nagu silindripead, laagrid või elektriklemmid. Näiteks täppiskäigukastis aitab korpuse ja kaane vaheline vasest tihend hajutada hõõrdesoojust, säilitades õli viskoossuse ja hoides ära soojuspaisumise ebakõla, mis võib põhjustada käigu ebaühtlust.
Lõõmutatud vasest tihendite termiliste ja elektriliste omaduste spetsiifilised eelised:
Reaalse maailma näide hõlmab suure võimsusega laserlõikamismasinat, mille vasest tihend tihendab jahutusvee vooluringi laserpea ümber. Tihend mitte ainult ei takista jahutusvedeliku lekkimist, vaid juhib ka soojust laserdioodide massiivist eemale. Kasutades meie lõõmutatud vasest tihendit, paranes jahutuse efektiivsus 8 protsenti võrreldes grafiittihendiga, võimaldades laseril töötada suurema võimsusega ilma termilise väljalülituseta. Teine juhtum on elektrisõidukite akude korpustes, kus jahutusplaatide tihendamiseks kasutatakse vasest tihendeid, pakkudes samal ajal elementide tasakaalustamise voolude jaoks madala takistusega teed. Meie tehas on välja töötanud spetsiaalse pinnatöötluse (tinatamine), mis suurendab elektrijuhtivust, säilitades samal ajal lõõmutatud vase tihendusomadused.
Rakenduste jaoks, mis nõuavad nii tihendamist kui ka elektriisolatsiooni, saab meie vasest tihendid ühelt küljelt katta õhukese PTFE- või vilgukivikihiga, mis tagab dielektrilise tugevuse kuni 5 kV, võimaldades samas soojusülekannet. Seda hübriidkonstruktsiooni kasutatakse pooljuhtide töötlemise seadmetes, kus nii puhas vaakumtihend kui ka soojusjuhtimine on kriitilise tähtsusega. Kõigil neil juhtudel lisab lõõmutatud vasele omane juhtivus funktsionaalset väärtust peale lihtsa tihendamise, muutes selle multifunktsionaalseks komponendiks, mis lihtsustab süsteemi disaini. KellNingbo Kaxite Sealing Materials Co., Ltd., pakume iga vasest tihendite partii jaoks kohandatud juhtivuse testimist, esitades sertifikaadid, mis kinnitavad, et elektrilised ja soojuslikud omadused vastavad teie spetsifikatsioonidele.
Ningbo Kaxite Sealing Materials Co., Ltd. toodab laias suuruses, paksuses ja kohandatud geomeetriaga lõõmutatud vasest tihendeid. Allolevas tabelis on loetletud meie standardvaliku põhiparameetrid, mis hõlmavad enamikku täppismasinate rakendusi. Meie tehas suudab toota ka mitteringikujulisi kujundeid (ovaalseid, ristkülikukujulisi ja keerukaid profiile), mille tolerantsid on kuni +/- 0,05 mm. Kõik tihendid lõõmutatakse kaitsvas atmosfääris, et vältida liigset oksüdeerumist ja saavutada ühtlane kõvadus.
| Parameeter | Väärtus / vahemik | Märkmed |

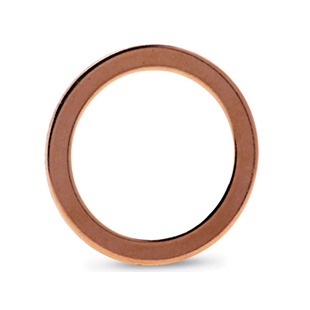

| Materjali klass | C11000 (CDA 110), C10100 (hapnikuvaba kõrge juhtivusega) | OFHC on saadaval vaakum- ja krüogeensete rakenduste jaoks |
| Paksuse vahemik | 0,5 mm kuni 6,0 mm | Soovi korral on saadaval kohandatud paksused kuni 10 mm |
| Välisläbimõõdu vahemik | 6 mm kuni 1200 mm | Võimalikud suuremad läbimõõdud toruäärikute jaoks |
| Kõvadus pärast lõõmutamist (HV) | 45–50 HV (Vickers) | Kontrollitud vahemikus +/- 3 HV partii kohta |
| Pinna karedus (Ra) | 0,4 µm kuni 1,6 µm | Määratud ääriku viimistluse põhjal |
| Lõõmutamise temperatuur | 550–650 °C (vaakum või lämmastikuatmosfäär) | Leotusaeg: 30-90 minutit olenevalt paksusest |
| Tasasuse taluvus | 0,02 mm 100 mm läbimõõdu kohta | Tagab ühtlase kokkusurumise |
| Maksimaalne töötemperatuur | 500°C (pidev), 700°C (lühiajaline) | Oksüdatsioon algab temperatuuril üle 350 °C, kuid tihendus jääb alles |
| Maksimaalne töörõhk | Kuni 1200 baari (õige äärikuga) | Sõltub poldi paksusest ja koormusest |
Lisaks standardspetsifikatsioonidele pakume vasest tihendite jaoks mitmeid valikulisi täiustusi. Kõrgvaakumrakenduste jaoks (kuni 10^-9 mbar) pakume spetsiaalset vaakum-lõõmutamisprotsessi, mis minimeerib gaasi väljavoolu. Söövitavate keskkondade jaoks saame kasutada hõbe- või tinakatet, mis hoiab ära galvaanilise korrosiooni, säilitades samal ajal lõõmutatud vase pehmuse. Meie tehas teostab ka 100 protsenti visuaalset kontrolli ja mõõtmete kontrollimist optiliste komparaatorite ja koordinaatmõõtmismasinate (CMM) abil. Iga vasest tihendite partiiga on kaasas materjali testimise sertifikaat, mis sisaldab keemilist koostist (kontrollitud optilise emissioonispektroskoopiaga), kõvaduse väärtusi ja partii proovide lekketesti aruannet.
Kvaliteedi tagamise osas järgib meie tehas ISO 9001 ja ISO 14001 standardeid ning meil on ettevõttesisesed testimisseadmed purunemisrõhu, muljumiskindluse ja termilise tsükli jaoks. Kriitiliste täppismasinate rakenduste puhul saame teha heeliumi lekketesti (tundlikkus kuni 10^-10 Pa·m3/s), et kontrollida tihendi terviklikkust enne saatmist. Selline detailsus tagab, et iga Ningbo Kaxite Sealing Materials Co., Ltd. vasest tihend vastab täppisehituse rangetele nõuetele. Samuti säilitame standardsuuruste laoseisu kiireks saatmiseks, eritellimused valmistatakse tavaliselt 5–7 tööpäeva jooksul.
Täppismasinate hoolduskuludes domineerivad sageli leketest tingitud plaanivälised seisakud. Lõõmutatud vasest tihendid lahendavad selle otse, pakkudes suurepärast tihendusjõudlust, korduvkasutatavust ja ühilduvust paljude vedelikega. Erinevalt elastomeersetest tihenditest, mis aja jooksul lagunevad ja vajavad sagedast väljavahetamist, võib korralikult valitud vasest tihend õige paigaldamise korral vastu pidada kogu seadme eluea. Meie tehas on dokumenteerinud juhtumeid, kus grafiidilt lõõmutatud vasest tihenditele üleminek pikendas kõrgsurvehüdraulikasüsteemide hooldusintervalli 6 kuult üle 3 aasta. See seisakuaja vähendamine toob kaasa märkimisväärse kulude kokkuhoiu, eriti automatiseeritud tootmisliinidel, kus isegi 1-tunnine seisak võib maksta tuhandeid dollareid.
Konkreetsed viisid, kuidas lõõmutatud vasest tihendid vähendavad omamise kogukulusid:
Hooldussäästu kvantifitseerimiseks analüüsisime 12 hüdrosilindripeaga täppispritsevormimismasinat, milles kasutati kiudtihendeid. Kiudtihendid vajasid kõvenemise ja pragunemise tõttu väljavahetamist iga 4 kuu järel, makstes osadena 1200 dollarit ja iga kord 8 tundi tööd (kokku 3600 dollarit aastas). Pärast meie lõõmutatud vasest tihenditele üleminekut töötas sama masin 18 kuud ilma tihenditega seotud lekketa. Isegi kui vasest tihendid vahetati välja 18 kuu pärast (ettevaatusabinõuna), langesid aastased kulud 400 dollarini, mis tähendab 3200 dollari suurust kokkuhoidu masina kohta. 20 masinaga tehase puhul tähendab see 64 000 dollari aastase säästu.
Lisaks aitavad vasest tihendid kaasa ringmajandusele. Meie tehas kogub klientidelt kasutatud vasest tihendid kokku ja taaskasutab vaske, vähendades sellega materjalijäätmeid. Täppismasinate tootjate jaoks lihtsustab mitme rakenduse jaoks ühe tihendimaterjali standardimise võimalus hankimist ja ladustamist. Meie tehas Ningbo Kaxite Sealing Materials Co., Ltd. pakub üksikasjalikku hooldusjuhendit, mis sisaldab pöördemomendi spetsifikatsioone, uuesti lõõmutamise juhiseid ja vasest tihendite kontrollikriteeriume, aidates klientidel kasutusiga maksimeerida. Kokkuvõtteks võib öelda, et lõõmutatud vasest tihendisse tehtud investeering taastub kiiresti tänu väiksemale hooldussagedusele, madalamatele varuosade kuludele ja masinate suuremale saadavusele, mistõttu on see täppismasinate jaoks majanduslikult parem valik.
1. küsimus: Mille poolest lõõmutatud vasest tihendid ja tavalised vasest tihendid erinevad?
Vastus: Peamine erinevus on elastsuse ja kokkusurutavuse tase. Tavalised (lõõmutamata) vasest tihendid on valmistamise käigus töökarastatud, mille tulemuseks on kõvadus 80-100 HV. See kõvadus piirab nende võimet kohaneda ääriku pinna ebakorrapärasustega, mistõttu on tihenduse saavutamiseks vaja väga suurt poltide koormust. Seevastu lõõmutatud vasest tihendite kõvadus on 45–50 HV, mis muudab need väga elastseks. Kokkusurumisel voolavad need mikroskoopilistesse soontesse ja kriimustustesse, luues lekkekindla tihendi umbes 60 protsendil lõõmutamata vase jaoks vajalikust poldikoormusest. Lisaks säilitavad lõõmutatud tihendid oma tihendusjõu pikema aja jooksul, kuna pehme teraline struktuur vähendab pingete lõdvestumist. Meie tehase testid näitavad, et lõõmutatud vasest tihendid tagavad tsüklilise rõhuga rakendustes 3–5 korda suurema tihenduskindluse kui lõõmutamata vask.
2. küsimus: kas lõõmutatud vasest tihendeid saab kasutada kõrgvaakumiga keskkondades ilma gaasi väljalaskeprobleemideta?
Vastus: Jah, kui need on õigesti valmistatud. Vasel on oma olemuselt madal aururõhk ja meie tehas kasutab spetsiaalset vaakum-lõõmutamisprotsessi, mis eemaldab adsorbeerunud gaasid ja orgaanilised saasteained. Seejärel hoitakse vasest tihendeid suletud pakendis, et vältida niiskuse imendumist. Ülikõrge vaakum (UHV) süsteemide puhul kuni 10^-10 mbar soovitame kasutada hapnikuvaba kõrgjuhtivusega (OFHC) vaske, mis on lõõmutatud temperatuuril 550 °C 60 minutit pidevas vaakumahjus. See protsess vähendab gaasi väljutamise kiirust alla 10^-9 Pa·m3/(s·cm2). Oleme tarninud lõõmutatud vasest tihendeid osakeste kiirendite ja pooljuhtide sadestuskambrite jaoks, kus isegi üksainus leke kahjustaks kogu protsessi, ning meie kliendid teatavad edukast toimimisest aastaid ilma tihendeid vahetamata.
3. küsimus: Mitu korda saab lõõmutatud vasest tihendit pärast uuesti lõõmutamist uuesti kasutada?
Vastus: Tavaliselt saab vasest tihendit uuesti lõõmutada ja uuesti kasutada 2–3 korda, eeldusel, et esialgne paksus ei ole kokkusurumise tõttu vähenenud rohkem kui 10 protsenti ja pinnad on puhtad sügavast täkkest või korrosioonist. Uuesti lõõmutamise protsess hõlmab tihendi kuumutamist temperatuurini 500–600 °C 20–30 minutit (olenevalt paksusest) mitteoksüdeerivas atmosfääris, millele järgneb aeglane jahutamine. Meie tehas soovitab pärast iga korduskasutust mõõta tihendi paksust neljas võrdsel kaugusel asuvas punktis. Kui minimaalne paksus on alla 90 protsendi originaalist, tuleks tihend välja vahetada. Pakume ka korduslõõmutamisteenust klientidele, kellel ei ole majasiseseid ahjusid. Vasest tihendite korduvkasutamine võib vähendada tihendite aastakulusid kuni 60 protsenti, muutes need suuremahuliste toimingute jaoks väga ökonoomseks.
4. küsimus: millist pinnaviimistlust soovitatakse äärikutel optimaalseks tihendamiseks lõõmutatud vasest tihenditega?
Vastus: Lõõmutatud vasest tihendite puhul on ääriku pinnaviimistlus Ra 1,6 µm kuni 3,2 µm (63 kuni 125 mikrotolli) optimaalne. See vahemik on piisavalt jäme, et tagada pehme vase haardumiseks mehaaniline võti, kuid piisavalt sile, et vältida liigset läbitungimist, mis võib põhjustada nakkumist või raskusi lahtivõtmisel. Ääriku viimistlus, mis on siledam kui Ra 0,8 µm, on tegelikult vähem efektiivne, kuna vasel pole piisavalt pinnakaredust, et sellesse "hammustada", mis võib surve all roomata. Meie tehas soovitab ühesuunalise poleerimise asemel kontsentrilist spiraalset või ringikujulist lihvimist, kuna rõngakujulised sooned loovad koos vasega tõhusa labürinttihendi. Pakume oma klientidele pinnaviimistluse mõõdikuid ja nõustamist ääriku ettevalmistamisel uuteks paigaldusteks.
5. küsimus: kuidas määrata oma täppismasina jaoks lõõmutatud vasest tihendi õiget paksust?
Vastus: Õige paksus sõltub kolmest tegurist: ääriku jäikus, poltide vahe ja nõutav purustamise hulk. Üldreeglina peaks tihendi paksus olema 0,2–0,5 korda suurem ääriku laiusest. Täppismasinate puhul soovitame materjali piisava voolu tagamiseks minimaalseks paksuseks 0,8 mm. Nõutav purustamine (paksuse vähenemine pärast pingutamist) on tavaliselt 15–25 protsenti algsest paksusest – see on kogus, mis tagab täieliku pinnakontakti ilma vaske üle pingutamata. Meie tehas pakub lihtsustatud arvutusjuhendit: antud poldikoormuse korral ei tohiks tihendi kokkusurumine ületada lõõmutatud vase voolavuspiiri (umbes 70 MPa). Meil on inseneritarkvara, mis simuleerib kokkusurumist kohandatud äärikukujunduste jaoks, ja pakume tasuta konsultatsiooni, mis aitab teil valida optimaalse paksuse. Võtke ühendust meie Ningbo Kaxite Sealing Materials Co., Ltd. tehnilise meeskonnaga ja teatage oma ääriku mõõtmed ja töörõhk ning me anname konkreetse soovituse.
Lõõmutatud vasest tihendite eelised täppismasinate puhul on selged: suurepärane tihendus tänu kontrollitud pehmusele, suurepärane soojus- ja elektrijuhtivus ning märkimisväärne kulude kokkuhoid tänu korduvkasutusele ja pikendatud kasutusiga. Lõõmutamisprotsess muudab vase töökindlast materjalist väga kohandatavaks tihenduselemendiks, mis kohandub ääriku ebatäiuslikkusega, talub äärmuslikke temperatuure ja peab vastu keemilisele rünnakule. Meie tehas ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. on täiustanud lõõmutamisprotsessi, et tagada ühtlane kõvadus, tasasus ja pinna kvaliteet, tagades, et iga vasest tihend vastab täppistehnikatööstuse rangetele standarditele.
Ärge laske leketel kahjustada teie seadme jõudlust.Võtke juba täna ühendust ettevõttega Ningbo Kaxite Sealing Materials Co., Ltdpersonaalse tihendisoovituse saamiseks. Esitage oma ääriku mõõtmed, töörõhk, temperatuurivahemik ja kandja ning meie insenerimeeskond kujundab teie rakenduse jaoks optimaalse lõõmutatud vasest tihendi. Pakume tasuta näidiskomplekte, kiiret prototüüpimist ja partii tootmist koos täieliku materjali jälgitavusega. Kõigil vasest tihenditel on kvaliteedisertifikaat ja 100-protsendiline jõudlusgarantii.Küsige kohe hinnapakkumist ja kogege usaldusväärsust, mida suudab pakkuda ainult Ningbo Kaxite Sealing Materials Co., Ltd. täppislõõmutatud vasesthend.Täiendage oma tihendusstandardit juba täna.
