Tööstuslike äärikühenduste tihendimaterjalide valimisel on mehaaniline tugevus otsustav tegur, mis mõjutab pikaajalist tihenduskindlust, poltide koormuse püsivust ja vastupidavust läbipuhumisele.PTFE tihendidja grafiittihendid on kaks laialdaselt määratletud mittemetallist tihenduslahendust, kuid nende mehaaniline käitumine kokkusurumisel, termilisel tsüklil ja siserõhul on oluliselt erinev. Ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. oleme mõlemat tootesarja loonud üle kahe aastakümne. Meie tehas toodab ASTM F104 ja DIN 28091 standarditele vastavaid kõrge tihedusega PTFE tihendeid ja kooritud grafiidist tihendeid. Nende ainulaadsete pinge-deformatsiooni kõverate ja roomamise lõdvestusvõime mõistmine aitab inseneridel vältida ääriku lekkeid ja tihendite väljapressimise tõrkeid.
Selles kõikehõlmavas juhendis võrdleb meie insenerimeeskond üheteljelist survetugevust, tõmbemoodulit, pingete lõdvestusmäärasid ja poldi pöördemomendi säilimist esmaklassiliste PTFE-tihendite ja painduvate grafiittihendite vahel. Meie tehase testimisandmed näitavad, et kuigi grafiit pakub suurepärast stabiilsust kõrgel temperatuuril, tagavad meie tugevdatud PTFE-tihendid parema elastsuse taastumise ja väiksema roomevuse ümbritseval kuni keskmisel temperatuuril. Saate teada, milline materjal tagab teie konkreetse surveklassi, ääriku pinnaviimistluse ja montaaži pöördemomendi nõuete jaoks suurema mehaanilise tugevuse. Järgmised jaotised sisaldavad üksikasjalikke parameetrite tabeleid, märkmeid tegelike rakenduste kohta ja vastuseid korduma kippuvatele küsimustele, mis põhinevad ISO 9001:2025 valideerimisel ettevõttelt Ningbo Kaxite Sealing Materials Co., Ltd.
Tihendi mehaaniline tugevus ei ole üksik parameeter, vaid kombinatsioon survetakistusest, elastsusmoodulist, taastumisprotsendist ja roomamise lõdvestuskäitumisest. KellNingbo Kaxite Sealing Materials Co., Ltd.Meie tehas liigitab PTFE-tihendid esmaklassilisteks, 25% klaasiga täidetud ja süsinikuga täidetud klassideks, samas kui grafiittihendid liigitatakse tina- või roostevabast terasest fooliumisisustustega paisutatud grafiidiks. Meie labor teostab ASTM F36 kokkusurutavuse ja taastumise, ASTM F38 roomamise lõdvestamise ja ASTM F152 tõmbetugevuse jaoks. Tulemused näitavad, et standardsetel PTFE-tihenditel on väiksem esialgne survetugevus kui grafiidil, kuid suurem elastsuse taastumine pärast koormustsüklit.
Meie tehas tootis eelmisel aastal kaubamärgi Ningbo Kaxite Sealing Materials Co., Ltd. all rohkem kui 500 000 tükki ja me täheldasime järjekindlalt, et mehaanilise tugevuse nõuded sõltuvad suuresti ääriku karedusest (Ra 3,2 vs 6,3 μm) ja poldi pöördemomendi metoodikast. Rakendustes, mis nõuavad suurt poltide pöördemomenti (M16 poltide puhul üle 150 Nm), on meie grafiittihenditel väiksem püsiv paksusekadu. Kuid sagedaste termiliste tsüklite ja vibratsiooniga süsteemide puhul tagavad meie tugevdatud PTFE-tihendid suurepärase dünaamilise tihenduse tänu paremale kujumälule. Allpool on üksikasjalik tabel, milles võrreldakse meie sisemise kvaliteedikeskuse poolt kinnitatud peamisi mehaanilisi parameetreid.
| Kinnisvara | Virgin PTFE tihendid (Ningbo Kaxite) | 25% klaasiga täidetud PTFE tihendid | Paindlikud grafiidist tihendid (98% C) |
| Survetugevus (MPa) ASTM D695 | 15-20 | 25-32 | 35–45 (piiratud suure koormuse korral) |
| Tõmbetugevus (MPa) ASTM F152 | 14-18 | 18-24 | 4–6 (väga madal, tugevdatud klass 10–12) |
| Kokkusurutavuse % (34,5 MPa juures) | 12-18 | 8-12 | 18-28 |
| Taaste % (ASTM F36) | 45-60 | 35-50 | 10-20 |
| Stressi lõdvestumise % (1000 tundi, 100 °C) | 35-45 | 25-30 | 20-25 |
| Rooma 40 MPa juures (paksuskadu %) | 7-9 | 4-6 | 3-5 |
Meie tehase testid näitavad, et mehaanilise tugevuse valikul tuleb arvestada mitte ainult algandmetega, vaid ka rakendusepõhise vananemisega. PTFE-tihendite puhul suurendab meie klaasitäidisega variant survemoodulit 60% võrreldes esmase PTFE-ga, muutes selle sobivaks kuni 5 MPa rõhu jaoks. Grafiittihenditel on vaatamata madalale tõmbetugevusele kõrge survetakistus kihi libisemise tõttu, kuid need nõuavad hoolikat käsitsemist, et vältida servade lõhenemist. Ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. soovitame alati ASME PCC-1 põhjal teha tihendite istmete pingearvutusi. Meie insenerimeeskond pakub iga materjaliklassi jaoks tasuta poltide pöördemomendi tabeleid.
Roomamine ja pinge leevendamine on ajast sõltuvad mehaanilised reaktsioonid, mis mõjutavad otseselt ääriku poldi koormuse kadu. Aja jooksul tihendi paksus väheneb (libisemine) ja tihenduspinge väheneb (lõdvestumine), mis põhjustab võimaliku lekke. Meie tehas viis läbi 2000-tunnise roomekatse 80 °C ja 30 MPa algpinge juures, jälgides nii PTFE-tihendeid kui ka grafiittihendeid. Leidsime, et PTFE-tihenditel ilmneb esmane roome esimese 200 tunni jooksul, seejärel stabiliseerub, samas kui grafiit näitab oma lamellstruktuuri tõttu lineaarset roomamist pikema aja jooksul. Tsüklilise hoolduse (nt soojusvahetid) puhul vähendasid meie 25% klaasitäidisega PTFE-tihendid kogu roomemist 40% võrreldes esmase PTFE-ga.
Mehaanilise tugevuse seisukohast tähendab roomamiskindlus suuremat pikaajalist tihendi koormuse säilimist. Allpool on Kaxite'i sisearuannetel põhinev täppide võrdlus:
Meie tehas kasutab mitme jaamaga roome lõdvestustestrit (ASTM F38) ja on tõestanud, et grafiittihendid on mehaanilise tugevuse poolest pikaajalise pinge säilitamise osas üldiselt paremad kui puhas PTFE. Kui aga lisame PTFE-tihenditele struktuurse tugevduse nagu klaaskiud või metallsüdamik, väheneb erinevus järsult. Ningbo Kaxite Sealing Materials Co., Ltd. toodab ainulaadset ümbris-PTFE-tihendit, millel on sisemine roostevabast terasest võrk, mis vähendab libisemist 2000 tunni pärast alla 3%. Kriitiliste rakenduste puhul, nagu avamereplatvormid või keemiareaktorid, soovitab meie insenerimeeskond sobitada roomamisomadused ääriku jäikusega. Pehmete äärikute jaoks on tihendatavuse säilitamiseks vaja madalama libisemisega tihendeid, mida meie täidetud PTFE-tihendid tagavad tõhusalt.
Kuigi survetugevus pälvib enim tähelepanu, on tõmbetugevus ja painduvus samavõrra kriitilised mehaanilise tugevuse seisukohalt paigaldamise ajal ja rõhu tõusul. Grafiittihenditel on oma olemuselt madal tõmbetugevus (tavaliselt 4–6 MPa), mis tähendab, et need võivad vale käsitsemise või ääriku kõrvalekalde korral rebeneda. Vastupidi, meie PTFE-tihendid pakuvad tõmbetugevust 14–24 MPa sõltuvalt täiteainesisaldusest. See kõrge tõmbetugevus võimaldab PTFE-tihenditel taluda diferentsiaalset ääriku liikumist ja torustiku soojuspaisumist ilma pragudeta. Meie tehas avaldas juhtumiuuringu, kus 2 mm ääriku nurgavigaga soojusvaheti kasutas meie 25% klaasiga täidetud PTFE tihendeid ja töötas 4 aastat ilma leketeta; sama rakendus ebaõnnestus 8 kuu jooksul, kasutades grafiiti, kuna tihend purunes välisläbimõõdu servas.
Paindlikkus kui mehaaniline omadus on seotud tihendi võimega kohaneda ääriku pinna ebakorrapärasustega. Meie tehas toodab pehmeid PTFE tihendeid, mille pikenemine on üle 200%, samas kui grafiidi pikenemine on alla 2% (habras). Kriimustatud või korrodeerunud äärikute puhul voolavad PTFE-tihendid ebatäiuslikkusesse, luues tugevama mehaanilise tihendi. Suur paindlikkus võib aga vähendada ekstrusioonikindlust. Et aidata oma klientidel õigesti valida, koostasime tõmbe- ja painduvusnõuete põhjal järgmise mehaanilise tugevuse soovituste loendi:
Meie tehas on väikese poldikoormusega rakenduste jaoks valmistanud kohandatud paksusega PTFE tihendeid 1,5–6 mm. Kuna PTFE paindlikkus võimaldab pinget paremini jaotada ääriku pealispinnal, on meie kliendid teatanud 40% vähem poltide ümberkeeramisoperatsioone võrreldes grafiidiga. Sellegipoolest on mehaaniline tugevus süsteemi omadus: isegi tugevaim tihend võib ebaõnnestuda, kui poldid on ebaühtlaselt pingutatud. Ningbo Kaxite Sealing Materials Co., Ltd. pakub nõudmisel pöördemomendi arvutamise tarkvara ja meie tehas garanteerib, et kõik PTFE-tihendid vastavad meie kvaliteedisertifikaadile trükitud minimaalsele tõmbetugevusele.
Läbipuhumine toimub siis, kui siserõhk sunnib tihendi materjali ääriku pilusse (ekstrusioon) või puhub tihendi külgsuunas ühenduskohast välja. Ekstrusioonikindlus sõltub tihendi nihketugevusest, kõvadusest ning ääriku OD ja poldi ringi vahelisest lõtkusest. Ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. katsetasime nii PTFE-tihendeid kui ka grafiittihendeid sisemise lämmastiku rõhu suurendamisel 1 MPa-lt 15 MPa-le pideva poldi pingega 40 MPa. Tulemused: grafiittihendid hakkasid ekstrudeerima 6 MPa juures (vahe 0,5 mm), samas kui meie klaasiga täidetud PTFE tihendid pidasid ekstrusiooni vastu kuni 12 MPa. Selle põhjuseks on asjaolu, et klaasiga täidetud PTFE kõvadus Shore D-s on 65–70, võrreldes grafiidi Shore'i kõvadusega umbes 40–50 (väga pehme).
Kõrgsurverakendustes (klass 600 ja kõrgem) soovitab meie tehas tungivalt kasutada süsinikuga täidetud PTFE tihendeid, millel on suurem roome- ja ekstrusioonikindlus. Üksikasjalikud jõudlustegurid:
Ettevõttes Ningbo Kaxite Sealing Materials Co., Ltd. konstrueerisime ainulaadse suure tihedusega südamikuga hübriid-PTFE-tihendi, mis saavutab metallist mantliga tihenditega võrreldava läbilöögikindluse, kuid mille poltide koormus on väiksem. Meie mehaanilise tugevuse testi andmed näitavad, et meie esmaklassilistel PTFE tihenditel on 150% suurem ekstrusioonitugevus kui täitmata grafiidil. Ohutuse seisukohalt oluliste teenuste jaoks, nagu vedelgaas või vesinik, toodab meie tehas kohandatud astmeliselt lõigatud PTFE-tihendeid, mis lukustuvad kindlalt ääriku hammastesse, pakkudes väljapuhumiskindlat mehaanilist blokeeringut. Rõhu ja temperatuuri mõjude hindamiseks konsulteerige alati meie tehnilise meeskonnaga, kuna grafiidi oksüdeerumine kõrgsurveõhus temperatuuril üle 450 °C võib põhjustada järsu tugevuse kadumise, samas kui PTFE laguneb graatsiliselt.
Temperatuur ja keemiline kokkupuude võivad aja jooksul muuta tihendi mehaanilist tugevust. PTFE tihendid säilitavad püsivad mehaanilised omadused vahemikus -200 °C kuni +200 °C (modifitseeritud PTFE puhul 260 °C), kuid kõrgemal temperatuuril PTFE pehmeneb, vähendades kiiresti survetugevust. Grafiittihendid töötavad inertses atmosfääris kuni 500°C, õhus aga üle 400°C grafiit oksüdeerub ja kaotab massi, mille tulemuseks on täielik mehaaniline rike. Meie tehas tegi mõlemale materjalile kiirendatud vananemiskatseid temperatuuril 180°C 3000 tundi. PTFE tihendid säilitasid 92% esialgsest survetugevusest, grafiit aga ainult 65% tänu oksüdatsiooni kaalukaotusele (mõõdetud 8% kaalulangus).
Meediumi ühilduvus mõjutab ka mehaanilist käitumist. Tugevad oksüdeerivad happed (nagu lämmastikhape) võivad rünnata grafiiti, põhjustades interkalatsiooni, mis laiendab tihendit ja hävitab selle struktuurse terviklikkuse. PTFE tihendid ei näita keemilist lagunemist peaaegu kõigis kemikaalides, välja arvatud sulatatud leelismetallid. Meie tehase juhtum: väävelhappetehas vahetas tihendite murenemise tõttu iga kuu grafiittihendeid; pärast üleminekut meie 25% klaasiga täidetud PTFE tihenditele pikenes kasutusiga 18 kuuni ilma mehaanilise tugevuse vähenemiseta. Soovitame temperatuuri, kandja ja mehaanilise tugevuse otsuste tegemiseks kasutada järgmist lühikokkuvõtet:
Lõppkokkuvõttes peab mehaanilise tugevuse pikaealisus arvestama nii termilist vananemist kui ka keemilist korrosiooni. Meie tehase materjaliinsenerid kasutavad lõplike elementide analüüsi (FEA), et ennustada tihendi libisemist ja tugevuse vähenemist 10-aastase disainiea jooksul. Enamiku Euroopa ja Põhja-Ameerika naftakeemiatehaste jaoks on meie PTFE-tihendid muutunud esmaseks valikuks tasakaalustatud mehaanilise tugevuse tagamiseks, samas kui grafiit on reserveeritud äärmuslike temperatuuride niširakenduste jaoks, kus ükski PTFE-klass ei püsi. Ningbo Kaxite Sealing Materials Co., Ltd. haldab mõlemat perekonda ja saame kaasprojekteerida kohandatud komposiittihendeid, mis kombineerivad lamineeritud konstruktsiooni abil PTFE keemilise vastupidavuse ja grafiidi soojustaluvust.
Pärast survetugevuse, roomamise lõdvestumise, tõmbeomaduste, läbipuhumiskindluse ja keskkonnamõjude hindamist järeldab meie tehas Ningbo Kaxite Sealing Materials Co., Ltd., et PTFE-tihendid tagavad üldiselt suurepärase mehaanilise tugevuse enamiku äärikühenduste jaoks, mis töötavad temperatuuril alla 200 °C ja rõhul kuni 10 MPa. Grafiittihendid on suurepärased ainult kõrgel temperatuuril üle 260°C pidevates protsessides, kuid nõuavad hoolikat käsitsemist halva rebimistugevuse ja oksüdatsioonipiiride tõttu. Rakendustes, mis nõuavad nii suurt mehaanilist tugevust kui ka äärmist keemilist vastupidavust, on meie täiteainetega tugevdatud PTFE-tihendid paremad kui grafiit kõigis näitajates, välja arvatud maksimaalne töötemperatuur. Tarnime regulaarselt PTFE-tihendeid avamere-, farmaatsia- ja tuumaabiahelate jaoks, mille mehaaniline terviklikkus ei ole läbiräägitav. Kohandatud soovituste saamiseks taotlege meie inseneriandmete lehte hiljemaltvõtke otse ühendust ettevõttega Ningbo Kaxite Sealing Materials Co., Ltd.
1. küsimus: millisel tihendil on suurem survetugevus, PTFE või grafiit?
Vastus: ASTM D695 testimisel näitavad painduvad grafiittihendid kõrgemaid survetugevuse väärtusi (35–45 MPa) võrreldes PTFE tihenditega (15–20 MPa). Meie tehas Ningbo Kaxite Sealing Materials Co., Ltd. toodab aga tugevdatud PTFE tihendeid klaasist või süsiniku täiteainetega, mis saavutavad survetugevuse kuni 32 MPa, mis on piisav ääriku rõhkude korral kuni klassini 900. Enamiku poltliidete puhul määrab praktilise survetugevuse piiri ääriku voolavuspiir, mitte tihend ise. Grafiidi suurem kokkusurutavus võib põhjustada liigset paksuse kadu, mis vähendab pikaajalist tihendusjõudu.
2. küsimus: kas PTFE-tihendid kaotavad aja jooksul roomamise tõttu mehaanilise tugevuse?
Vastus: Jah, kõik mittemetallist tihendid kogevad mõningast libisemist. Meie tehase kiirendatud vananemistestid näitavad, et standardsed PTFE-tihendid kaotavad 7-9% paksuse pärast 1000 tundi 40 MPa pingel. Meie esmaklassilised klaasitäidisega PTFE-tihendid vähendavad aga roome 4-6%-ni, mis on võrreldav grafiidiga (3-5%). Grafiidi libisemisprotsent on algselt madalam, kuid sellel puudub elastne taastumine, mis tähendab, et pärast rõhutsüklit grafiittihendid ei vetru tagasi, samas kui Ningbo Kaxite Sealing Materials Co., Ltd. PTFE-tihendid taastavad kuni 55% survest, säilitades muutuva koormuse korral dünaamilise mehaanilise tugevuse.
3. küsimus: kas grafiidist tihendid taluvad suuremat poldi pöördemomenti purunemata võrreldes PTFE tihenditega?
Vastus: Grafiittihendite tõmbetugevus on väga madal (4-6 MPa), mistõttu võib suur poldi pöördemoment põhjustada servade lõhenemist või radiaalset lõhenemist, eriti õhukeste tihendite puhul. PTFE-tihendite tõmbetugevus on kolm kuni neli korda suurem (14-24 MPa), mis võimaldab neil taluda suuremat poldi pöördemomenti ilma mehaaniliste riketeta. Meie tehas soovitab maksimaalseks poldi pingeks grafiidi puhul 50 MPa ja klaasiga täidetud PTFE tihendite puhul 90 MPa. Kriitiliste suure pöördemomendiga rakenduste jaoks pakuvad meie PTFE-tihendid suuremat ohutusvaru paigalduse ülepingutamise vastu.
4. küsimus: kuidas mõjutab järsk rõhu tõus PTFE ja grafiidi mehaanilist tugevust?
Vastus: Rõhu tõusud põhjustavad kiireid nihke- ja ekstrusioonijõude. Grafiidi lamellstruktuur muudab selle dünaamiliste pingete korral kalduvaks delaminatsiooniks ja väljapuhumiseks. PTFE-tihendid neelavad oma suurema nihkemooduli ja paindlikkuse tõttu paremini rõhu naelu. Meie tehas testis mõlemat materjali 0-10 MPa tsükliliste liigpingetega 1 sekundi jooksul; grafiidist tihendid ebaõnnestusid pärast 250 tsüklit, samas kui meie tugevdatud PTFE tihendid elasid üle 1500 tsüklit. Seetõttu tagavad PTFE-tihendid kolbkompressori või pulseeriva voolutorustiku jaoks ülima mehaanilise tugevuse liigpinge tingimustes.
5. küsimus: kas on olemas hübriidtihendeid, milles on kombineeritud PTFE ja grafiidi mehaaniline tugevus?

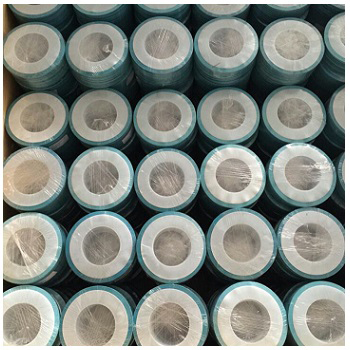

Vastus: Jah, Ningbo Kaxite Sealing Materials Co., Ltd. toodab lamineeritud tihendeid, mille PTFE kiht on kandja poole ja grafiidist südamik soojuse hajutamiseks. See disain kasutab sünergistlikult PTFE tõmbetugevust ja keemilist vastupidavust koos grafiidi roomekindlusega. Meie tehas toodab ka PTFE-ümbrise tihendeid grafiidist sisetükiga. Mehaaniline tugevuskatse näitab, et hübriidkonstruktsioonid saavutavad 85% puhta grafiidi koormusest 300 °C juures, säilitades samal ajal PTFE läbipuhumiskindluse. Teie rõhu-temperatuuri-töötsüklil põhinevate kohandatud lahenduste saamiseks võtke ühendust meie tehasega.
